大功率直流調速器：BLS611大功率直流調速器控制器，晶閘管直流調速裝置(非標產品的主要參數見產品隔板右測標簽)
一：大功率直流調速器用途：BLS611大功率直流調速器（大電流直流調速器，緊湊型可控硅直流傳動裝置，晶閘管直流調速裝置）是在消化吸收本世紀初國際先進電力電子技術的基礎上進行國產化的升級換代產品，增加本公司自主研發自主知識產權的多項保護環節、力矩予置、電流自適應、相位不對稱自動輸入等先進技術。采用國際上流行的大板結構和進口可控整流模塊，使其結構緊湊合理；高度IC電路集成，單位體積出力明顯高于其他傳動產品。大板間的電路聯接采用扁平電纜聯接，可靠性高，維護方便，并具有缺相，欠壓, 相序保護和極值報警等使調速裝置性能可靠，響應速度快，調速范圍廣，是目前國內外新一代可控硅直流調速裝置的先進水平的典型代表產品．
大功率直流調速器BLS611最大電流輸出達2500A,功率650KW,可廣泛用于冶金、機械、化工，印刷、輕工、紡織．印染、塑料、食品等工業領域?qū)χ绷麟妱?dòng)機的電樞或勵磁供電，實現可逆或不可逆恒轉矩或恒功率調速，作為對上述各種工況實現單機或分部傳動,。與電加熱器配合能實現電加熱溫度的無級控制。并可為多種冷軋機，擠塑計等進口同類電控裝置提供與相同功能和接口的備品備件，還可與PC聯接，實現機電一體化．
二：使用環境與工作條件
1: 環境溫度允許范圍：運行時-5℃- +40℃,儲藏和運輸時，-25℃- 55℃
2: 相對濕度不超過85％。(相當于+20℃±5℃)
3: 周圍沒有導電性塵埃，爆炸性介質以及能損壞金屬，破壞絕緣的腐蝕性氣體。
4: 裝置安裝地基振動頻率范圍為10-150Hz時，允許最大振動加速度不超過
5m／S2。
5:戶內使用:垂直安裝，裝置傾斜度不超過5％
6:電壓波形為正弦波、三相對稱，電壓幅值持續波動范圍不超過額定值
的±5％時，頻率波動范圍不超過50HZ+-2％時,保證額定輸出.
四:大功率直流調速器裝置基本性能
1.本裝置的負荷性質按連續工作考核，在長期額定負荷下，允許1.5倍額定
負載持續2min; 2.5倍額定負載15S，其重復周期不小于20min
2.轉速精度 相對于額定轉速的轉速變化率Se為±0.8％
Se=No-n/Ne * 100％
其中：Ne----電動機的額定轉速r／min ．
No----在某一指定轉速下，當實際負載為空載(不大于額定負載
的10％)的轉速（1／min）
N-----在某一指定轉速下，實際負載為額定負載時轉速（r／min）
3.大功率直流調速器調速范圍
調速范圍D>20 D=Nmax/Nmin
其中:Nmax符合規定的轉速變化率Se時的最高工作轉速r／min
Nmin符合規定的轉速變化率Se時的最低工作轉速r／min .
四:大功率直流調速器工作原理:
1:給定積分由運算放大器N1-1組成,當加上轉速給定后(極性為正)N1-1輸出按積分全頻率上升逐漸達到轉速給定值(極性為負) 積分時間長短主要由電阻R2 及電容決定.
2:轉速反饋:其反饋量大小由電位器W3調節,并以正電平輸出到速度調節器
3:速度調節器由運放器N2-2是一個比例積分組成PI調節W2可調節放大倍數.所以可以根據要求實行動態調節,它的輸出信號又作為電流給定信號施加給電流調節器,速度調節器的輸出正電平大小決定電樞電流大小,速度調節器限幅值大小由運放N2-2和電位器W1組成,調節W1可以改變速度調節器輸出大小.
4:電流調節器由運放N2-4組成,由互感器測量到的電樞電流信號經整流后為負積性的直流電壓和速度調節器輸出的正信號,并送到電流調節器,其輸出信號作為移相給定信號控制電樞電壓大小.(比例積分)是由電阻R2B 和C9組成,電流調節器輸出大小由電位器W4和W5控制.W5調節B, W4調節a大小
5:過流動作整定,在使用過程中,因故障引起裝置過流,過流保護挑閘由運放N3-2組成,過流保護整定值大小由W6可調節,并帶過跳閘記憶,打開門蓋將JL手動復位,必須排除故障后,才能重新啟動.
6:相序檢測:當接入三相控制電源380V后,如相序接錯V28過流顯示,N3-1輸出
負,N23發光管亮,并會引起故障繼電器J動作,這時只要將三相電源任意對調就
可以,V23發光管不亮為正常.如三相控制電源缺一相也會引起V23亮故障繼電
器動作.
7:移相觸發三相同步信號經運放N5 N6 N7輸出整形為正負交替方波信號送入
到專用觸發集成N10 N11 N15(5號腳),由電流調節器輸出信號送入N10 N1 N12(11號腳)就可以改變脈沖移相范圍,改變電樞電壓輸出大小.
五:主要調試指標與故障指示說明
W1---電流給定值限幅值
W2---調整速度調節器K參數
W3---調整速度反饋系數
W4---ь調整
W5---a調整
W6---過流整定值調整
W7---速度反饋檢出信號調整
W8---電壓反饋
W9---給定積分調節
V23黃色燈亮,表示三相相位錯誤
V28紅色燈亮,表示過流指示
V37運行指示
J3跳線在左變2位,表明給定電位器必須回零位才能開機,否則無法開機(此設定為默認設定,建議不要改動)
勵磁 L電抗器
N A相 B相 C相

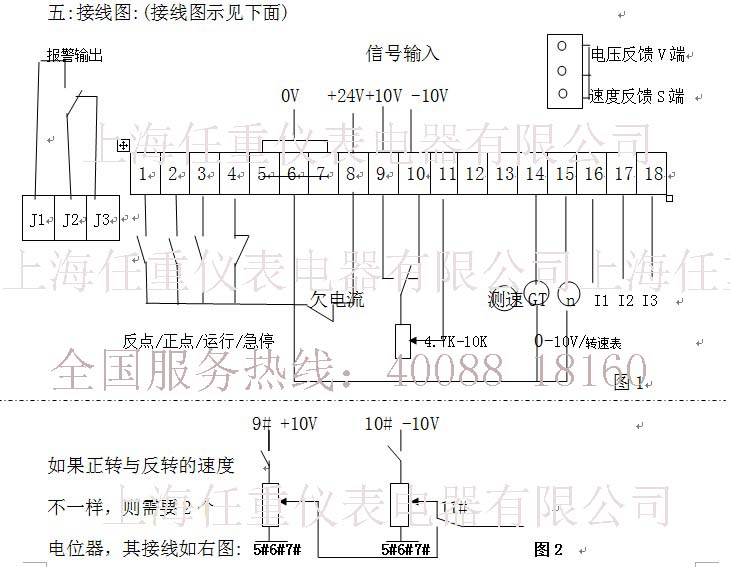

基本接線文字描述:

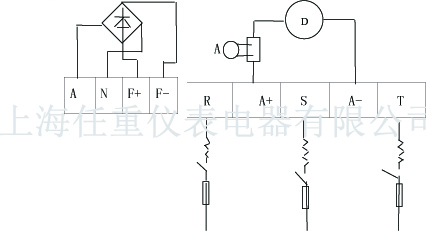

1:輸入電壓三相交流380V 接調速器A B C三個銅排端頭,A B C分別表示A相,
B相,C相,N為中線.
2:輸出直流電壓0-440V(根據客戶電機實際電樞電壓,非標可以是0-320VDC,
0-220VDC,0-110VDC等規格) 接在M+ M-銅排端頭.

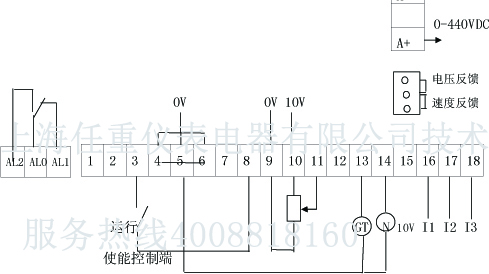

3:電位器4.7K-10K均可,接蘭色18位接線端子從左到右第9 10 11端子,其中 特別注意:11號端子為電位器中心頭.
4:電機勵磁線接調速器左邊隔板外部的4位端子,上面二位端頭F+ F- .下面的 二位端子接220V交流電源對應上圖A和N端.不管勵磁輸出用還是不用(永磁電機不接勵磁),A與N二端的220V必須要接,否則風機無法工作.
5: 如果電機帶發電機測速反饋,請把線路板右邊的J5跳線小插件接跳到速度反饋位置即S,同時在蘭色18位接線端子第5位和第13位上接上電機的測速反饋信號線.
如果電機沒有發電機測速反饋,不要跳線,因?yàn)楸緳C(jī)默認已經是內部電壓反饋.
6:如果需要查看速度大小,請把轉速表接在蘭色18位接線端子第5位和第14位上.
5與14端子二端輸出DC 0-10V電壓信號也可定制其他信號.
如果客戶要查看真實轉速并輸出標準4-20mA或0-10DC信號,請?jiān)谟嗀洉r(shí)注明.
7:不管總電源控制回路和主回路哪一回路先合閘或后合閘,只要蘭色18位接線端子第3位和第8位短接,均不影響電機正常工作.本機默認已經短接.特殊情況請向廠家咨詢.
8: AL0 AL1 AL2為報警輸出,AL0與AL1常閉,AL0于AL2常開.一般情況不使用.
9: 可逆正反運行的產品其線路接線以產品實際說明為準。
六:外型及尺寸:
產品外型見下面圖示.四種規格均為壁掛式安裝.外型尺寸380*300*200mm同時根據具體的要求,外型有所以變化.外觀尺寸以實際為準.
七:本系列產品使用電機最小12KW最大可以達到1200KW,輸出電流最小55A最大可達3000A.所以在訂貨時要提供有關參數:
1:電機功率 2:電機電樞電壓 3:電機的額定電流 4:電機的勵磁電壓
5:勵磁電流 6:是否有測速反饋,如果有;測速電壓多少
7:調節方式:手動還是自動:如果是手動產品附件內已經提供電位4.7-10K;如果是自動,請說明外部自動的給定信號是多少?(一般0-10VDC或4-20mA)。
可逆調節常規方式：
1）一個電位器調節：順時針旋轉，電機正轉，逆時針旋轉電機反轉；
2）二個電位器調節：一個正轉電位器，一個反轉電位器
3）按鈕調節：一個正轉按鈕，一個反轉按鈕，一個停止按鈕。電位器跟隨按鈕任意調節。
4）外部信號調節：-10v-0-+10v外部信號負信號 反轉，正信號正轉，零位停止。
8:是否要求可逆.如果要可逆請說明:可逆的給定信號如：手動，自動;同時說明改變電機運動狀態的外部信號(一般有傳感器信號,觸點信號等)
9:電機的轉速以及電機運行時轉速的變化情況(包括:啟動過程,運行當中的速度變化,末端速度的變化情況等)
10:電機運行時的輸出功率和輸出電流即扭力矩的要求情況.
11:電子剎車,制動是否需要
12:其他附件是否要配(包括:電流表,電壓表,功率表,轉速表,線速度表,制動電阻,主回路的空氣開關,熔斷器等等)
13:其他未涉及的特殊要求.
價格說明：
1:上述第8項產品要求可逆即正反轉，單價是上述價格的1.5倍
2:單價不包括上述第12項附件. 其他功能要求不影響價格.
=====================================================================
