RZ系列交流控制器

一、特點：

l 適用范圍廣泛：各種硅碳棒、碳纖維、硅鉬板、硅鉬棒、電熱絲、電阻絲、紅外燈管、硅碳棒、電石、石墨、變壓器、電機線圈等。

l 可輸入信號：0-20mA、0-5V、4-20mA、1-5V、0-10mA（訂貨時說明）、0-10V（訂貨時說明）。

l 控制方式多樣化：可PID儀表/PLC自動控制，可手動控制，可自動、手動同時控制，不需要切換。

l 全面的故障檢測及報警：缺相檢測、可控硅擊穿檢測、負載開路檢測、超溫檢測等，繼電器輸出報警信號。報警的同時，自動關斷電流輸出，保護設備安全。

l 限流保護功能：可設定電流最大值，超過設定值報警。

l 過流保護功能，快速熔斷器進行過流保護。

l 智能軟啟動/軟停止功能，電流延遲時間可調。

l 功率調節線性化：阻性負載時，輸出功率與輸入信號成正比。

l 供電便捷：220VAC直接供電。

l 兩路直流穩壓電源輸出：5V、24V，方便外接變送器、傳感器供電。

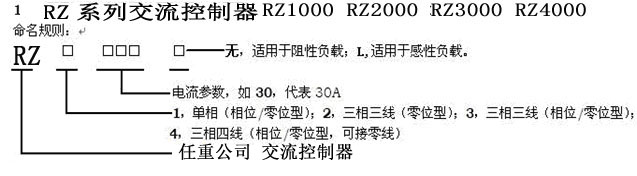

二、型號說明：

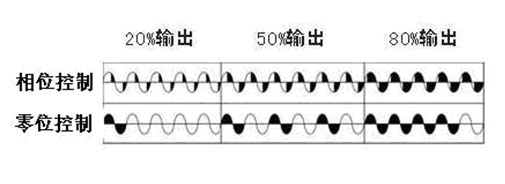

2：相位控制與零位控制的區別

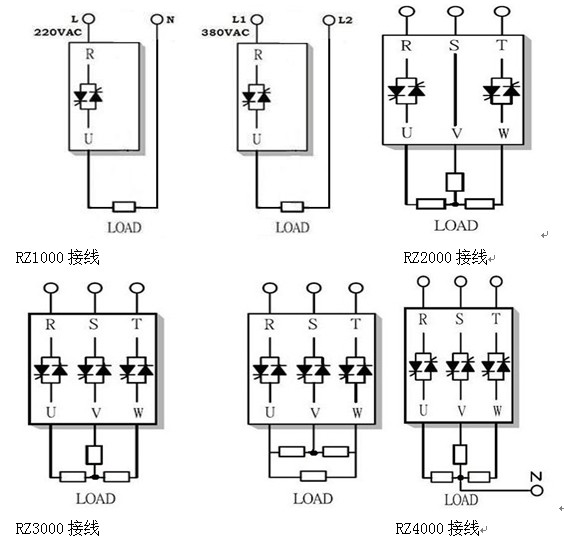

3：主回路接線圖

4：使用環境：

使用溫度-10-45C

使用濕度小于等于90%RH

保證通風良好

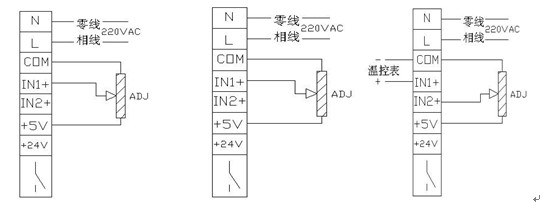

三：控制端接線方式

A 溫控表控制             B 電位器控制                 C 溫控表+電位器控制

 *說明：電位器規格，請選用1K~10K均可。

四、故障報警指示方式： 外殼上有“運行”和“報警”兩個指示燈。 “運行”燈閃動：表示檢測到正常的動力電源信號，調整器已經開始工作，IN1+輸入越大，閃燈的頻率越高。 “報警”燈常亮：表示檢測到故障，輸入端電源缺相，此時報警繼電器將吸合，同時關閉輸出功能。請檢查輸入端電源本身是否存在缺相問題，檢查保險絲是否有燒毀問題，檢查可控硅是否有擊穿問題，檢查負載是否有斷路問題。 “報警”燈閃爍：檢測到調整器溫度過高，此時報警繼電器將吸合，同時關閉輸出功能，待溫度降低至安全工作范圍后電力調整器將重新恢復工作。

五、功能設置詳解： RZ 系列電力調整器具有強大的功能和靈活的配置方式。打開RZ 系列電力調整器的外殼，里面有一個8位的DIP開關S1，通過設置S1可配置AP的工作模式。具體設置方法如表1所示：

 表1 RZ系列電力調整器功能配置 DIP開關S1位數

* 若輸入信號為0-10mA，則應選0-5V輸入，再在外部并聯500Ω電阻來實現。 如果輸入信號為0-10V,則應選0-20MA,再在外部串聯250Ω電阻來實現。

**板上靠近INA跳線，用于選擇主輸入INA是電流輸入模式還是電壓輸入模式。（靠近外側為電流模式，內側為電壓模式）

六、具體應用詳解：

1. 軟啟動/軟停止功能：

RZ系列電力調整器具有軟啟動/軟停止功能，可降低對負載的沖擊，更好地應用于硅鉬棒、石墨、鎢絲等有變壓器的感性負載。DIP開關S1第5、6位設置到OFF、OFF位置時IN2的輸入用于調整啟動/停止的時間常數。時間常數指輸出由0變化到100%時所需要的時間。IN2端每輸入125mV電壓約增加1S延遲。可在接線端“+5V” 和“IN2 +”之間接一個1/4W電阻來調整延遲時間。時間常數調整如表2所示：

表2 時間常數調整參數表

注：應用于電爐控制時，若時間常數過大，將使反應變慢，降低控制效果。

2 電流反饋限制及過流報警 DIP開關第5、6位設置到ON、OFF位置時，IN2作為電流限制反饋輸入，軟啟動/軟停止時間固定為2S,可通過外接的0-20mA電流變送器將負載電流反饋入IN2來限制負載電流，AP系列電力調整器本身可提供24V/25mA直流電源供外部變送器使用。該功能可用于改善硅鉬棒、石墨、硅碳棒一類負載的控制效果，此類負載阻值會隨溫度變化而變化或因老化而變大。電流反饋限制功能只限制輸出，當反饋信號小于主輸入時，該功能不起作用。電流變送器的響應時間為20-40mS，反饋端輸入信號應穩定不受干擾，連接線應加屏蔽。當反饋電流大于量程15%時（輸入約5.75V），報警繼電器將動作。電流變送器的額定變換電流可選擇負載最大允許電流。若負載最大允許電流為100A，則選100A變0-20mA規格。電流反饋采用固定的比例積分調節，當限制比例過大時，可能導致振蕩，使輸出電流有一定波動。

 3 外部手動控制 DIP開關第5、6位設置到OFF、ON位置時，IN2作為外部手動控制輸入。此時軟啟動/軟停止時間固定為2S，IN1信號的輸入需要乘以IN2輸入信號跟滿量程的比例作為最終的輸入。如：IN1配置為0-20mA，IN2配置為0-20mA，當IN1輸入為10mA時，在其它模式下，觸發器的觸發輸出為50%，而在此模式下，如果IN2輸入為15mA，則觸發輸出為50%×（15mA/20mA）=50%×0.75=37.5%。 IN2的輸入可以通過在5V和地之間加電位器，IN2連接到中間抽頭實現，也可以外接電壓或電流信號。

4 線性化功率輸出 AP系列電力調整器具備先進的線性化功率輸出功能。通常的相位控制電力調整器與輸入信號成正比的是相位角，但由于電網是正弦波而非方波，所以加熱功率與輸入信號并不成正比。AP系列電力調整器采用先進的微電腦智能化算法，可在恒定阻性負載上實現線性化功率輸出，使輸入信號與輸出功率成正比，極大的優化了電阻爐的控制效果。 5 感性負載優化 AP 系列電力調整器針對變壓器等感性負載有特定的版本，用戶在訂貨時須說明。對于變壓器的用戶，在使用時要考慮到變壓器次級負載開路的情況，如當變壓器次級負載長期工作燒斷開后，變壓器就變成了一個純感性的器件，此時如果電力調整器還在斬波輸出，變壓器的電流會向一側偏移，在某些工作點，變壓器的電流會突然增大，造成變壓器發熱或者電力調整器的保險燒毀，為了避免這種變壓器次級開路的情況，推薦用戶使用時在變壓器初級并接電阻，這樣即使由于不可抗拒的原因發生了變壓器次級開路，變壓器仍然會工作在正常狀態。

并聯電阻推薦的取值：

上海任重表電器有限公司 電話：021-63511268  63618815 傳真：021-63511803
