直流調速器：

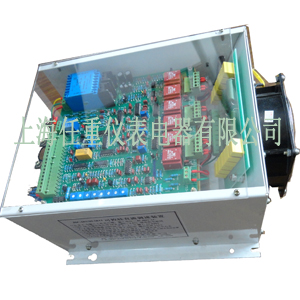

CD2可逆直流傳動裝置:

用途

   用途：ZCD2可逆直流傳動裝置是在消化吸收國際先進技術的基礎上進行國產化的升級換代產品，采用國內外流行的大板結構和進口可控整流模塊，使其結構緊湊合理；普遍采用IC電路，集成度高，單位體積出力明顯高于其他傳動產品。大板間的電路聯接采用扁平電纜聯接，可靠性高，維護方便，并具有缺相，欠壓,相序保護和極值報警等多項保護環節、力矩予置、電流自適應等先進技術，使調速裝置性能可靠，響應速度快，調速范圍廣，可廣泛用于冶金、機械、化工，印刷、輕工、紡織．印染、塑料、食品等工業領域對直流電動機的電樞或勵磁供電，實現可逆恒轉矩或恒功率調速與控制，作為對上述各種工況實現單機或分部傳動。與電加熱器配合能實現電加熱溫度的無級控制，還可與PC聯接，實現機電一體化．

二：使用環境與工作條件

 1: 環境溫度允許范圍：運行時-5℃- +40℃,儲藏和運輸時，-25℃- 55℃

 2: 相對濕度不超過85％。(相當于+20℃±5℃)

 3: 周圍沒有導電性塵埃，爆炸性介質以及能損壞金屬，破壞絕緣的腐蝕性氣體。

 4: 裝置安裝地基振動頻率范圍為10-150Hz時，允許最大振動加速度不超過

   5m／S2。

 5:戶內使用:垂直安裝，裝置傾斜度不超過5％

 6:電壓波形為正弦波、三相對稱，電壓幅值持續波動范圍不超過額定值

   的±5％時，頻率波動范圍不超過50HZ+-2％時,保證額定輸出.

四:裝置基本性能

 1.本裝置的負荷性質按連續工作考核，在長期額定負荷下，允許1.5倍額定

   負載持續2min; 2.5倍額定負載15S，其重復周期不小于20min

 2.轉速精度  相對于額定轉速的轉速變化率Se為±0.8％

  Se=No-n/Ne * 100％

  其中：Ne----電動機的額定轉速r／min    ．

         No----在某一指定轉速下，當實際負載為空載(不大于額定負載

               的10％)的轉速（1／min）

         N-----在某一指定轉速下，實際負載為額定負載時轉速（r／min）

3.調速范圍

    調速范圍D>20  D=Nmax/Nmin

其中:Nmax符合規定的轉速變化率Se時的最高工作轉速r／min

            Nmin符合規定的轉速變化率Se時的最低工作轉速r／min .
