ZK-3型六可控硅電壓調整器說明書
概述：
ZK系列晶閘管電壓調整器，采用專用集成電路，代替以往分立元件組裝的觸發電路，填補了國內空白。ZK系列ZK晶閘管電壓調整器廣泛選用于各工礦企業，大專院校、科研等單位。“手”“自”動控溫、直流傳動，以及交流和直流的調壓、調速、調光等。是極為理想的新穎執行儀表。質量穩定，性能可靠。
本廠產品有單相，三相晶閘管電壓調整器，分別為半控，全控，零觸發及成套裝置等，供廣大用戶選用。
一、 用途
ZK-3三相晶閘管電壓調整器，選用于電阻性各種發熱元件、鎳鉻、鐵鉻鋁、碳棒、鉬棒等元件的加熱自控設備。三相晶閘管電壓調整器與輸出信號為直流0～10mA、4～20mA或0～10V、1～5V類型的自動控制儀表。PID調節器數控裝置，與電腦匹配，可組成自動溫控系統。能在三相交流電壓，以及三相直流半控橋式電路中觸發晶閘管。并能適用于直流傳動和直流負載的調整調壓，觸發器設有內給定手動調節，使用方便、可靠，因而廣泛被采用。
由于該裝置采用集成化元器件、體積小、重量輕，效率高、壽命長，控制靈活，維修方便，具有三相對稱性好、調節平穩等一系列優點，是熱控溫，直流傳動，晶閘管供電裝置中、極為理想的新穎執行儀表。
二、 技術數據
1、 輸入信號：0～10mA、4～20mA或0～10V、1～5V直流、2.2K電位器
2、 信號輸入阻抗：980Ω（限幅調節為0時）
3、 輸出信號：三相移相脈沖
4、 輸出脈沖寬度：≧500US
5、 輸出脈沖幅度：≧3.5～5V
6、 輸出脈沖電流：≧500mA
7、 移相范圍：每交流半周不小于120℃電角度
8、 三相脈沖不平衡：≦±5°
9、 控制方式：內控（手控）或外控（遙控或自控）
10、 工作方式：連續
11、 輸出限幅范圍：10%～100%十檔可調
12、 輸入限幅范圍：三相380V±10% 50Hz或60Hz
13、 負載形式：交流調壓電阻負載：△
14、 主回路輸出電壓：三相0～370V連續可調
三、 使用條件
1、 海拔高度不超過1000米
2、 周圍介質溫度不高于50℃，不低于－10℃
3、 空氣相對濕度不大于95℃
4、 不含有化學腐蝕及爆炸性的氣味
四、 工作原理
三相電壓調整器采用移相控制原理，將輸入的0～10mA、4～20mA或0～10V、1～5V控制信號，變換成相應的電角度，用以控制晶閘管的開通角，達到調節負載兩端電壓之目的。電壓調整器由三相同步變壓器、同步RC濾波網絡、集成化晶閘管移相觸發器、脈沖放大與隔離變壓器、輸入信號限幅衰減、手動控制調節、調節器輸出、集成化直流穩壓電源等環節組成。
電網電壓通過同步電源變壓器降壓經RC濾波網絡后送到KC集成電路組成的移相觸發器產生線性的鋸齒波電壓。當來自0～10mA、4～20mA或0～10V、1～5V控制信號與集成觸發器的鋸齒波電壓相交時，移相觸發器產生一個單穩移相脈沖，經放大后由脈沖變壓器隔離輸出脈沖觸發晶閘管。
三相晶閘管電壓調整器，內給定設有內給定手動調節。輸入信號回路設有限幅衰減環節，可根據不同需要進行10%～100%的功率控制，限幅衰減共分十檔，供用戶任意變換。
五、 結構簡介
三相晶閘管電壓調整器是面板式儀表結構，有立式和臥式兩種，外形尺寸按國家統一標準外形尺寸，立式160×80×155mm（高×寬×長）臥式（橫式）80×160×155mm(高×寬×長)
安裝面板開孔尺寸：立式152×76mm、臥式76×152mm
電壓調整器的背后有供接輸入三相電源，輸出脈沖，輸入控制接線端子板，引線排列
六、 接線方法

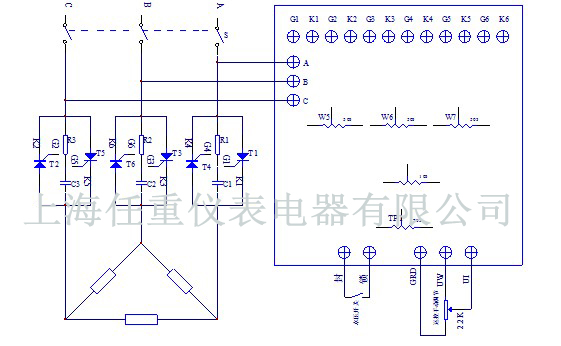

1、 電壓調整器用于交流調壓接線
2、 電壓調整器用于直流負載接線圖
3、 接線時要按相位順序接入三相電源時，裝置的相應必須和主電路的相應一致。裝置的脈沖輸出分別接晶閘管的控制極Ga ;Gb ;Gc和Ka; Kb ;Kc。裝置的輸入端在輸出為0～10mA、4～20mA或0～10V、1～5V控制儀表上，正負極不能接錯。
七、手動調節
用三只功率較大220V的燈泡接成星形作為模擬負載在主回路的輸出端（燈泡功率一般大于200W，太小則電流達不到晶閘管的維持工作電流，造成調試中的誤解），將儀表面板的“近控”“遠控”開關撥至“近控”位置上，手動調節旋鈕調至零位，接通電源則面板上“近控”指示燈亮，再接通主回路電源，順時針緩慢調節“近控”調節旋鈕，此時燈泡由暗變亮，同時調節器輸出指示由0至100%，晶閘管全導通，燈泡最亮，用電壓表測量三相輸出電壓為370V，逆時針調節“近控”調節旋鈕，情況與上述相反。在整個調節中燈泡不應該有閃爍或跳越現象。
如“近控”調節旋鈕在零位時，輸出燈泡已有微亮，說明主回路有輸出，可以調節面板上鋸齒波斜率電位器A、B、C，使至平衡。
三相晶閘管電壓調整器在出廠前都已調整好，在通常情況下，用戶不必進行調整，如在上述的調整中發現有異常情況，應先檢查裝置接線是否正確，晶閘管及其它元件是否有損壞，電網電壓是否正常，不要盲目調整，以免將裝置調亂。
八、 自動調整
“近控”部分工作正常后，就可以調整“遠控”部分，將開關撥至“遠控”位置自動指示燈亮，按0～10mA、4～20mA或0～10V、1～5V信號輸入。接通主回路電源，調節輸出指示從0-100%跳越上升，輸出負載燈泡也由暗至亮跳越上升，調節0～10mA、4～20mA或0～10V、1～5V輸入信號輸出負載燈泡也應從暗到亮，輸入信號從10mA或10V，減至0時輸出情況應和上述相反，“遠控”調節完畢。
如果是直流運行時，輸出只需接一個燈泡，三相平衡性則要用示波器觀察，其它調整方法與上述相同。
九、 說明事項
1、 儀表附使用說明書一份，產品合格證一份，安裝支架一付。
2、 本廠產品實行三包，一年之內免費修理。
3、 儀表保管在倉庫內，應放在通風、干燥、沒有腐蝕性氣體的地方。
4、 本廠可以協助用戶安裝，調試、修理儀表，包用期內不4收費用。
如用戶有特殊要求，本廠愿為用戶設計所需的成套裝置。包括各種電器和操縱箱、柜等。
