BLS601N 晶閘管直流調速裝置(非標產品的主要參數見產品隔板右測標簽)

一：用途

   用途：BLS601N系列單相輸入可逆直流調速器是一款結構緊湊。高度集成的可控硅可逆直流傳動裝置。由本公司自主研制開發生產，采用國內外流行的大板結構和進口可控整流模塊；普遍采用IC電路，集成度高，單位體積出力明顯高于其他傳動產品。大板間的電路聯接采用扁平電纜聯接，可靠性高，維護方便，并具有缺相，欠壓,相序保護和極值報警等多項保護環節、力矩予置、電流自適應等先進技術，使調速裝置性能可靠，響應速度快，調速范圍廣，是目前國內外新一代可控硅直流調速裝置的先進水平的典型代表產品．可廣泛用于冶金、機械、化工，印刷、輕工、紡織．印染、塑料、食品等工業領域對直流電動機的電樞或勵磁供電，實現可逆恒轉矩或恒功率調速與控制，作為對上述各種工況實現單機或分部傳動。與電加熱器配合能實現電加熱溫度的無級控制，還可與PC聯接，實現機電一體化．

二：使用環境與工作條件

 1: 環境溫度允許范圍：運行時-5℃- +40℃,儲藏和運輸時，-25℃- 55℃

 2: 相對濕度不超過85％。(相當于+20℃±5℃)

 3: 周圍沒有導電性塵埃，爆炸性介質以及能損壞金屬，破壞絕緣的腐蝕性氣體。

 4: 裝置安裝地基振動頻率范圍為10-150Hz時，允許最大振動加速度不超過

   5m／S2。

 5:戶內使用:垂直安裝，裝置傾斜度不超過5％

 6:電壓波形為正弦波、三相對稱，電壓幅值持續波動范圍不超過額定值

   的±5％時，頻率波動范圍不超過50HZ+-2％時,保證額定輸出.

四：單相輸入可逆直流調速器:裝置基本性能

 1.本裝置的負荷性質按連續工作考核，在長期額定負荷下，允許1.5倍額定

   負載持續2min; 2.5倍額定負載15S，其重復周期不小于20min

 2.轉速精度  相對于額定轉速的轉速變化率Se為±0.8％

  Se=No-n/Ne * 100％

  其中：Ne----電動機的額定轉速r／min    ．

         No----在某一指定轉速下，當實際負載為空載(不大于額定負載

               的10％)的轉速（1／min）

         N-----在某一指定轉速下，實際負載為額定負載時轉速（r／min）

3.調速范圍

    調速范圍D>20  D=Nmax/Nmin

其中:Nmax符合規定的轉速變化率Se時的最高工作轉速r／min

            Nmin符合規定的轉速變化率Se時的最低工作轉速r／min .

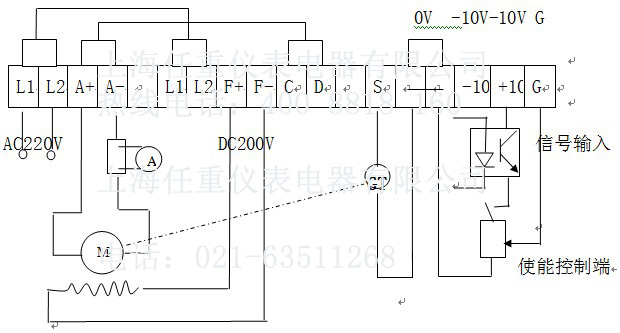

四:接線圖:

     BLS601N單相可逆型四象限運行直流電機調速控制器裝置采用最先進的隔離技術，使電機的正向運轉或反向運轉穩定可靠，切換時間迅速，平穩，沒有任何的慣性或爬行現象。其中三個電位器隨時進行指標調整。

(見下面接線圖示1)

      BLS601N單相可逆型：

LS601N單相可逆型文字描述：

         1：BLS601N單相可逆直流調速裝置由于出廠調試時的電機和用戶的

          實際電機的差別，W3零電流檢測偏移電壓還需要用戶自行細調。

         調試方法：加給定輸入信號電機有轉速后，斷開使能信號或斷開

         電子開關，電機應該立即停止運行。如果電機不能完全停止，還

         有爬行等慣性，同時Z69發光二極光還亮著；這時候順時針慢慢

          調節W3電位器，直到Z69燈不亮，立即停止調節W3電位器。

         （不允許：Z69燈已經不亮還繼續調節。即Z69燈不立即停止調節W3）

         2：本機默認為電壓反饋。如要測速反饋，要進行J跳線。

         （強烈建議：采用電壓反饋）

         3：W1校正輸出電壓  W2：校正截止電流  W3零電流檢測
